Description succincte

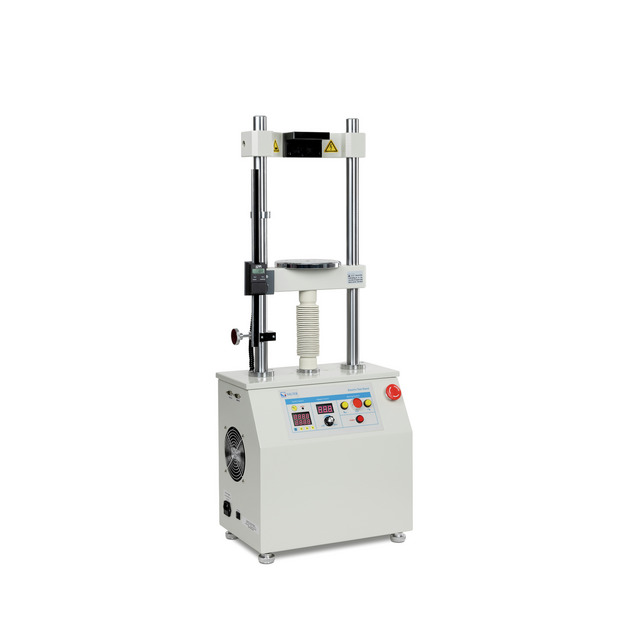

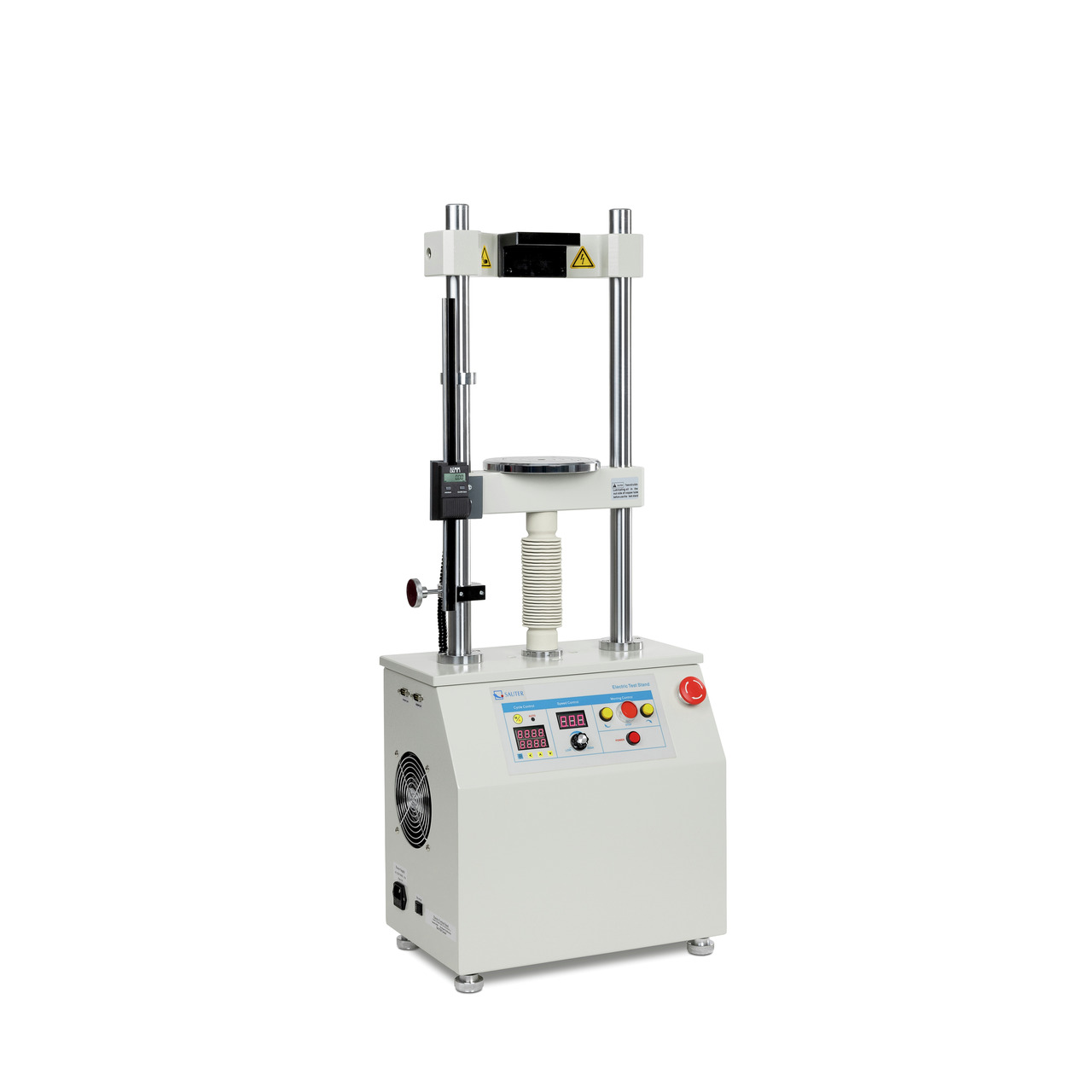

Banc d’essai de force - électronique, deux colonnes TVM 5000N230N-LB, plage de mesure 5 kN, plage de vitesse 10 mm/min – 230 mm/min

SKU:	TVM 5000N230N-LB
GTIN:	4045761362925

Description du produit

Kit pratique pour les mesures force-déplacement en laboratoire et dans l’industrie

Cinq en un – banc d’essai motorisé, appareil de mesure de longueur numérique LB, câble d’interface, logiciel de transmission de données AFH FD, deux convertisseurs d’interface AFH 12 et montage
Avec appareil de mesure de longueur numérique LB pour créer des diagrammes force-déplacement sur PC, plage de mesure maximale 300 mm, lecture 0,01 mm
Arrêt automatique piloté par la force, arrêt du test après avoir atteint une charge maximale réglable, uniquement en association avec le dynamomètre SAUTER FH
Course maximale sécurisée par des interrupteurs de fin de course électriques
Possibilités de montage particulièrement flexibles pour différents dynamomètres SAUTER, comme par exemple FC, FH, FK, FL
- Montage direct d’appareils de mesure avec cellule de mesure interne jusqu’à une plage de mesure de 500 N
- Montage direct de la cellule de mesure externe à partir d’une plage de mesure de 1000 N sur la traverse transversale
- Support pour dynamomètres de la série SAUTER FH avec cellule de mesure externe (voir accessoires)

Téléchargements

Télécharger Brochure produit

Caractéristiques techniques

Dimensions du boîtier (L×P×H):	400×256×1035 mm
Dimensions entièrement monté (L×P×H):	400×256×1035 mm
Dimensions emballage (L×P×H):	520×345×1140 mm
Type d'entraînement:	Moteur électrique
Poids brut env.:	70 kg
Type d'écran:	Segments LED
Tension d'entrée bloc d'alimentation / courant [Max]:	220 V AC, 50 Hz
Force générée [Max]:	5 kN
Transportable par avion:	oui, sans restrictions
Longueur colonne(s) de guidage:	63,5 cm
Classification IATA des marchandises dangereuses (numéro UN):	pas de marchandise dangereuse
Matériau du boîtier:	Métal, laqué
Poids net env.:	60 kg
Type de bloc d'alimentation:	Bloc d'alimentation intégré
Température ambiante [Max] (°C):	40 °C
Température ambiante [Min] (°C):	10 °C
Vitesse de déplacement [Max]:	230 mm/min
Vitesse de déplacement [Min]:	10 mm/min
Poids total de l'emballage:	12 kg
Mode d'expédition:	Transporteur
Poids brut:	70 kg
Dimensions du boîtier (LxPxH):	400×256×1035 mm
Délais de livraison:	2 d
Température de service maximale:	40 °C
Poids net:	60 kg
Numéro UN:	Pas de marchandise dangereuse
Groupe de produits:	Bancs d'essai (motorisés)
Course max.:	210 mm
Fins de course électriques:	Oui
Série de modèles:	TVM-LB
Tension d'entrée de l'alimentation / max.:	220 V AC, 50 Hz
Température de stockage minimale:	-10 °C
Force max.:	5 kN
Vitesse de déplacement - max.:	230 mm/min
Alimentation électrique:	Bloc d'alimentation
Affichage de la vitesse:	Oui
Classe de protection:	Classe de protection I - conducteur de protection
Vitesse de déplacement - min.:	10 mm/min
Température de service minimale:	10 °C
Colonne(s) de guidage - écartement:	215 mm
Fonction de répétition:	Oui
Type d'affichage:	Segments LED
Prise pour bloc d'alimentation:	Câble pour appareils froids
Température de stockage maximale:	40 °C
