Description succincte

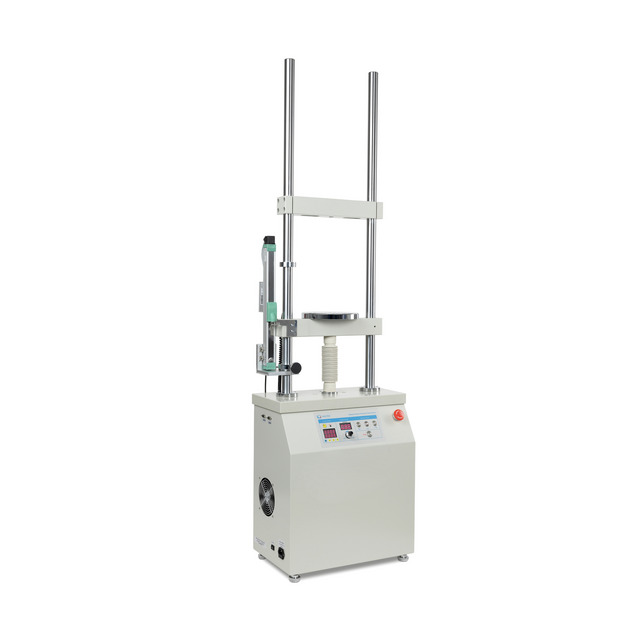

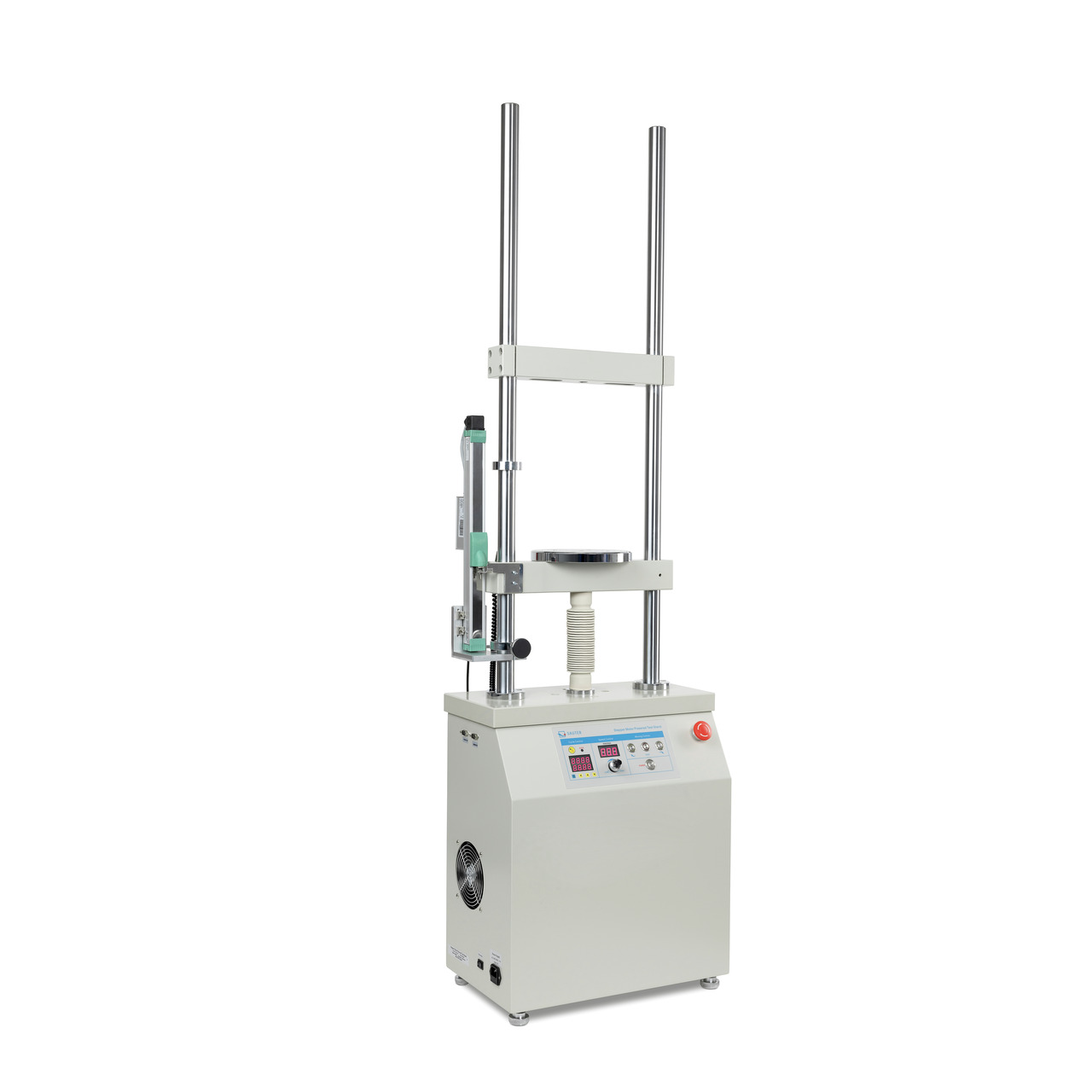

Banc d'essai de force - électronique, deux colonnes TVS 5000N240-LD (plage de mesure 5 kN | plage de vitesse 1 mm/min – 240 mm/min)

SKU:	TVS 5000N240-LD
GTIN:	4045761343603

Description du produit

Cinq en un – banc d'essai motorisé de haute gamme, appareil de mesure de longueur LD, câble d'interface, logiciel de transmission des données AFH LD, convertisseur d'interface AFH 12 et montage
Avec potentiomètre linéaire pour la mesure de longueur pour la création de diagrammes force/déplacement sur PC, plage de mesure maximale 210 mm, lisibilité 0,01 mm, précision de mesure 0,5 % de [Max], câble USB-A 1,5 m, vitesse d'acquisition de données élevée
Banc dʼessai motorisé pour les mesures du force de traction et de compression
Moteur pas à pas pour une utilisation optimale :
- pour une vitesse constante de la plus petite charge à la charge maximale
- permet le contrôle à vitesse minimale et à pleine charge
- pour une meilleure précision de positionnement. Démarrage et arrêt précis, sans marche à vide, même aux vitesses élevées
- possibilités de régler précisement la vitesse de mouvement avec affichage à l’écran
Course maximale assurées par interrupteurs finals de course électriques
Zone de travail importante grâce aux colonnes de guidage plus longues en version standard, permet un grand nombre de possibilités de fixation
Possibilités de montage particulièrement flexible de dynamomètres divers comme p. ex. SAUTER FC, FH, FK, FL :
- Montage direct des appareils de mesure avec cellule de mesure interne jusqu’à une plage de mesure de 500 N
- Montage directe de la cellule de mesure au traverse, commencant avec [Max] 1000 N

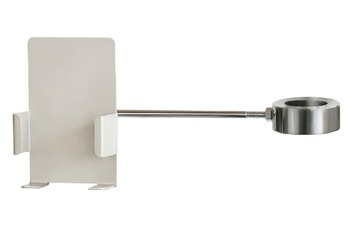

- Support pour les dynamomètres de la série SAUTER FH avec cellule de mesure externe (voir accessoires)

Téléchargements

Télécharger Brochure produit

Caractéristiques techniques

Dimensions entièrement monté (L×P×H):	400×250×1550 mm
Dimensions emballage (L×P×H):	520×335×1635 mm
Type d'entraînement:	Moteur pas à pas
Poids brut env.:	95 kg
Type d'écran:	Segments LED
Tension d'entrée bloc d'alimentation / courant [Max]:	230 V AC, 50 Hz
Force générée [Max]:	5 kN
Transportable par avion:	oui, sans restrictions
Longueur colonne(s) de guidage:	113,5 cm
Classification IATA des marchandises dangereuses (numéro UN):	pas de marchandise dangereuse
Matériau du boîtier:	Métal, laqué
Poids net env.:	65 kg
Type de bloc d'alimentation:	Bloc d'alimentation intégré
Vitesse de déplacement [Max]:	240 mm/min
Vitesse de déplacement [Min]:	1 mm/min
Poids total de l'emballage:	30 kg
Mode d'expédition:	Transporteur
Poids brut:	95 kg
Dimensions du boîtier (LxPxH):	250×400×1550 mm
Délais de livraison:	2 d
Poids net:	65 kg
Numéro UN:	Pas de marchandise dangereuse
Groupe de produits:	Bancs d'essai (motorisés)
Course max.:	210 mm
Fonction de répétition:	Oui
Série de modèles:	TVS-LD
Prise pour bloc d'alimentation:	Câble pour appareils froids
Température de stockage maximale:	40 °C
Force max.:	5 kN
Fins de course électriques:	Oui
Tension d'entrée de l'alimentation / max.:	230 V AC, 50 Hz
Température de stockage minimale:	-10 °C
Classe de protection:	Classe de protection I - conducteur de protection
Vitesse de déplacement - max.:	240 mm/min
Colonne(s) de guidage - écartement:	215 mm
Affichage de la vitesse:	Oui
Type d'affichage:	Segments LED
Vitesse de déplacement - min.:	1 mm/min
Domaine d’application:	Industrie (plastique, automobile, médecine, métal); Applications de laboratoire; Contrôle qualité en série; Enseignement et formation; Industrie de l’emballage;
